MODULO NODI IN ACCIAIO EC3

Per le strutture in acciaio è disponibile il modulo per la verifica nodi strutturali in acciaio e il disegno automatico carpenterie metalliche.

Nella fase di Definizione nodi si seleziona l’estremità di una delle aste interessate dal collegamento e si sceglie la tipologia di nodo tra quelle previste dal programma:

- Trave-Trave Appoggiata (squadrette d’anima)

- Trave-Trave Continua (squadrette d’anima e coprigiunto d'ala.)

- Trave-Colonna Appoggiata (squadrette su anima colonna)

- Trave-Colonna Appoggiata (squadrette su ala colonna)

- Trave-Trave Appoggiata (piastra saldata e bulloni)

- Trave-Trave Appoggiata (piastra saldata e coprigiunti bullonati)

- Colonna-Plinto Incernierato (piastra e tirafondi ad ombrello, uncino, con rosette o martello)

- Controvento Incernierato (fazzoletto e bulloni o saldature)

- Trave-Trave o Colonna-Colonna Incastro (coprigiunti bullonati o saldati)

- Trave-Trave o Colonna-Colonna Incastro (doppi coprigiunti bullonati o saldati)

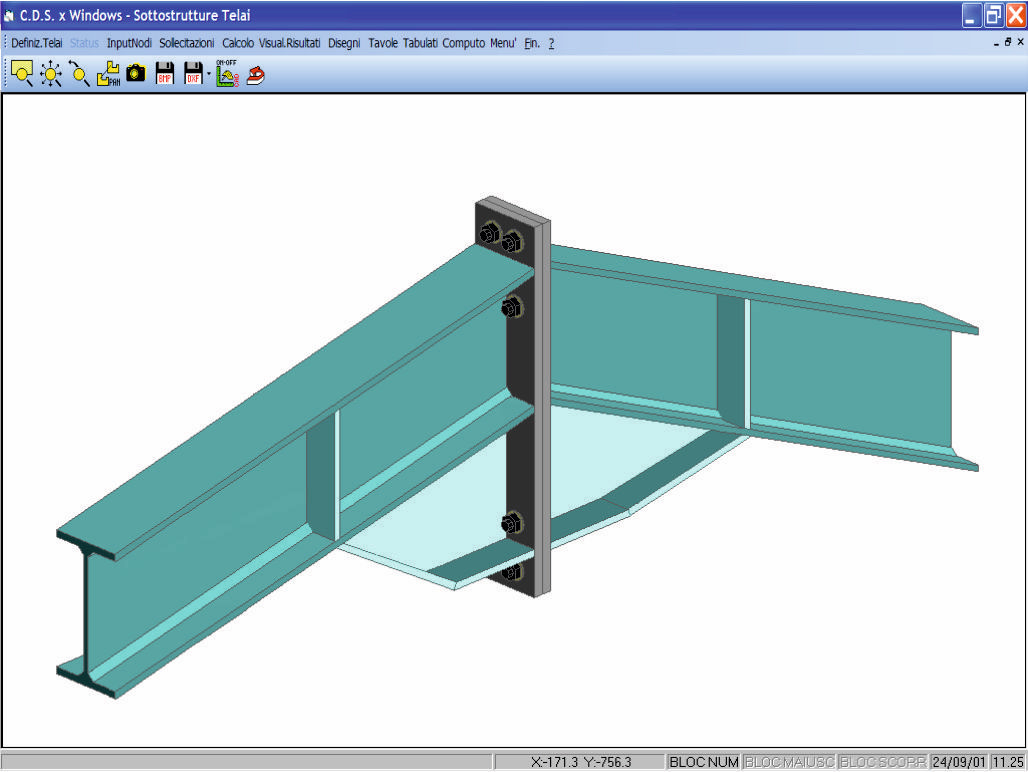

- Trave-Trave o Colonna-Colonna Incastro (con flangia ed eventuale ginocchio, anche per travi inclinate)

- Trave-Trave o Colonna-Colonna Incastro (Saldatura Testa a Testa a completa penetrazione)

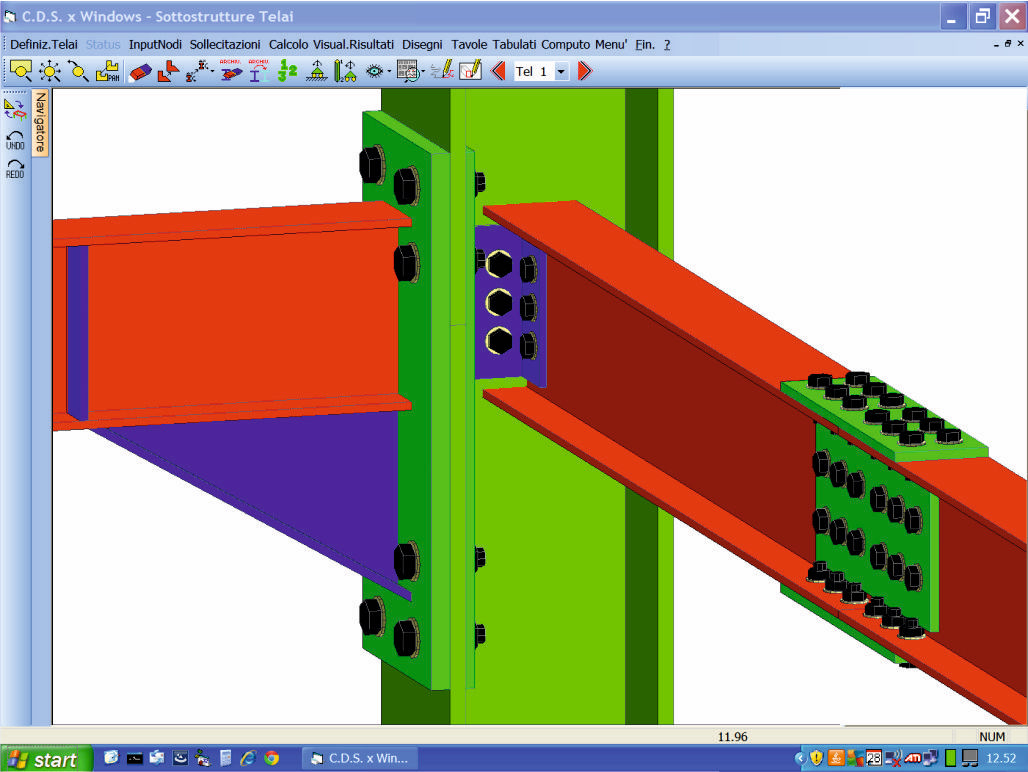

- Trave-Colonna Incastrata (con flangia ed eventuale ginocchio, anche per travi inclinate)

- Trave-Colonna Incastrata (saldata con eventuale ginocchio)

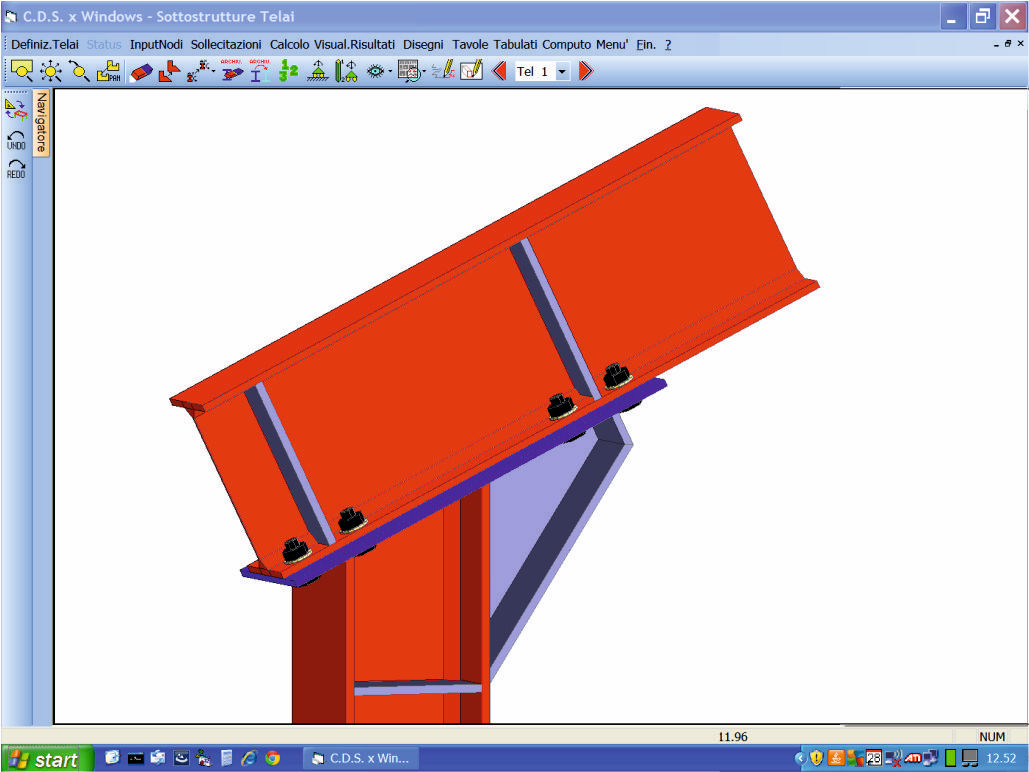

- Colonna-Trave: Flangiato sull’Ala della trave passante

- Colonna-Trave: Saldato sull’Ala della trave passante

- Trave flangiata su elemento C.A.

- Colonna-Plinto Incastrato (piastra e tirafondi ad ombrello, uncino, con rosette o con martello) con inclinazione qualsiasi

- Unione Cerniera per Reticolare bullonata (fazzoletto e bulloni)

- Unione Cerniera per reticolare saldata.

- Unioni tubolari saldate per tubolari tondi e quadri ed anche tra tubolari e profili IPE-HE.

Una volta effettuata la selezione dell’estremo d’asta cui associare il nodo, il programma propone automaticamente solo le tipologie compatibili e permette di selezionare una di queste. Si passa quindi al dimensionamento geometrico del nodo; per ciascuna delle tipologie è possibile attingere a nodi predefiniti in archivio e in questo caso il programma, automaticamente, riconosce le aste convergenti sull’unione e predispone un dimensionamento geometrico del nodo.
