(Funzionalità inserita nel Bonus Pack)

Disponibile dalla rel. 2024

Il Tool dedicato alla verifica degli archi in muratura e' contraddistinto da una modalita' di input particolarmente avanzata. L'input infatti non riguarda il singolo arco ma e' incentrato sul progetto, cio' significa che l'input riguarda anche piu' sistemi di archi, con o senza piedritti, mono piano o pluripiano, con quote di imposta uguali o differenti, con o senza rinforzi con tiranti e/o FRP.

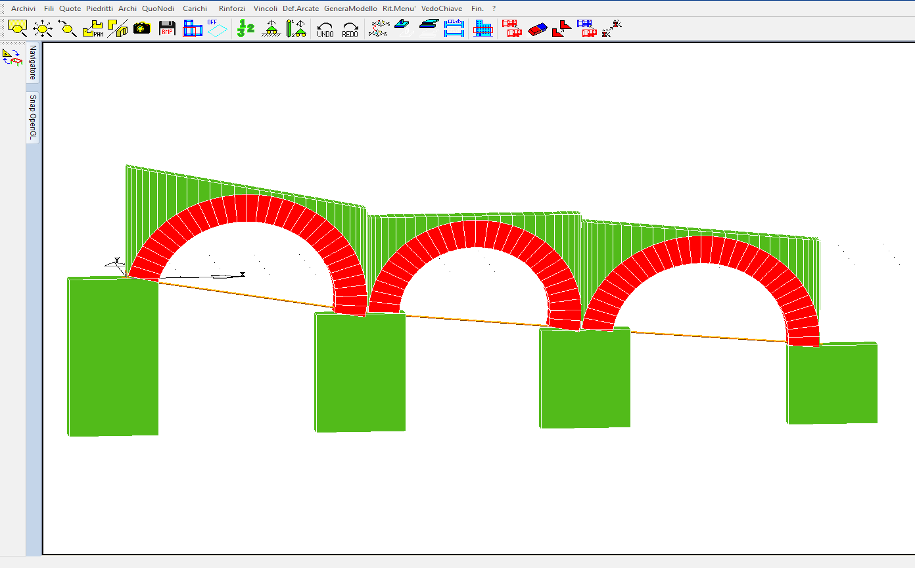

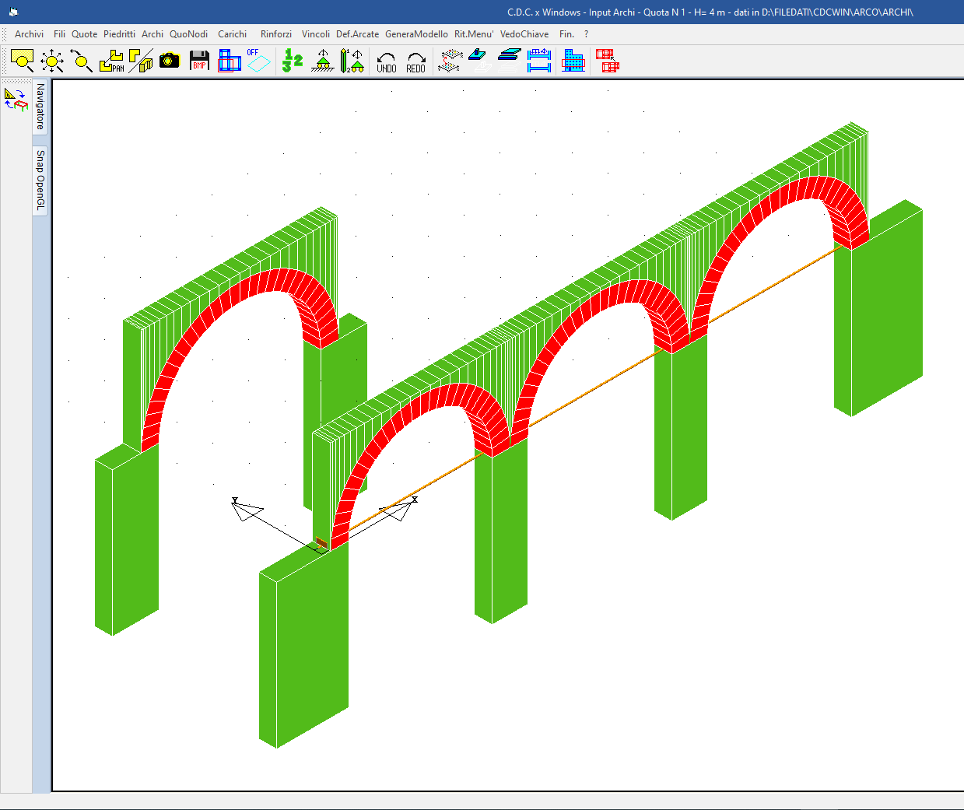

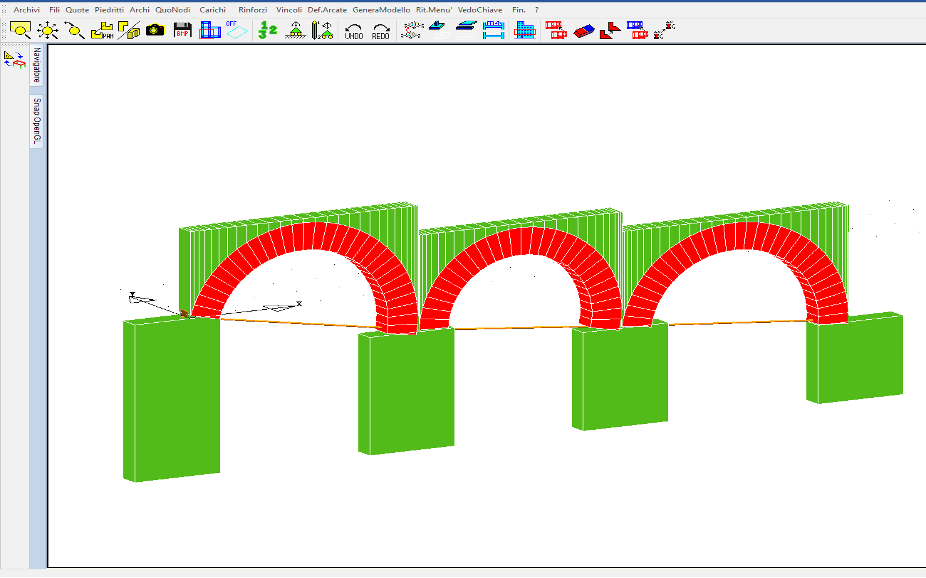

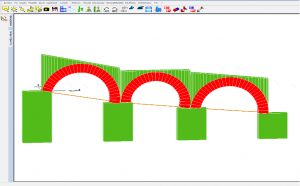

(Fase di Input di tutti gli archi del progetto)

Dall'input di tutti gli archi del progetto e' poi possibile derivare il modello di calcolo di ciascun sistema piano di archi per determinarne il comportamento sia in regime statico che sismico.

L'input permette di definire la sezione dei piedritti con eventuali rastremazioni sia in direzione longitudinale che trasversale.

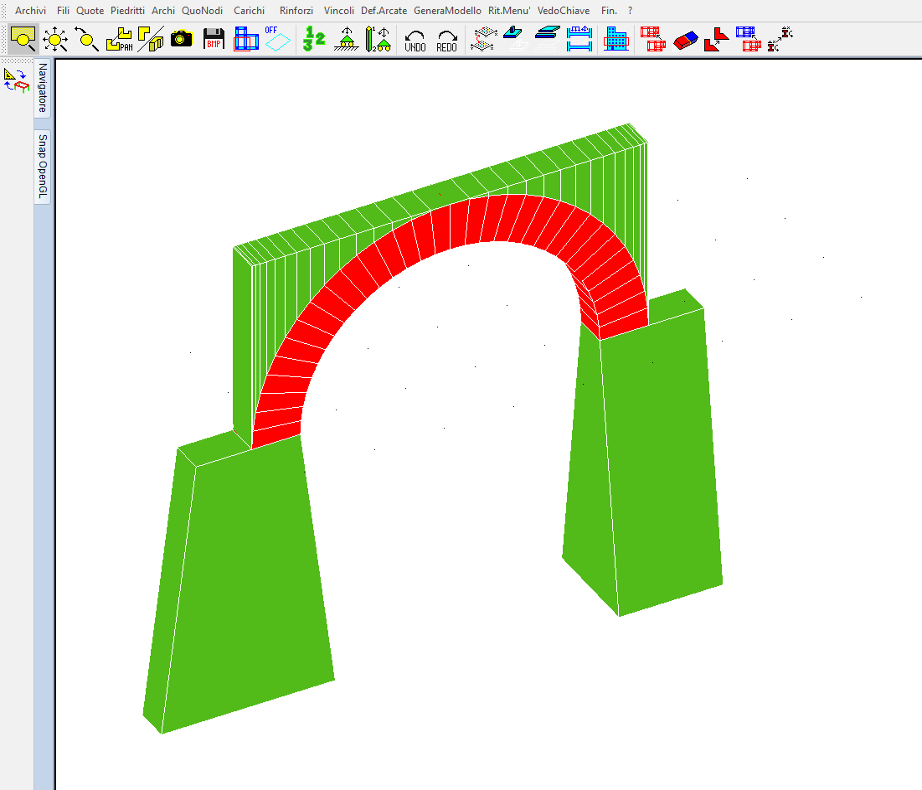

(Piedritti a spessore variabile in direzione longitudinale e trasversale)

La geometria dell'arco si definisce in modo estremamente semplice per via grafica; l'input prevede la differenziazione delle sezioni di imposta (quelle a contatto con i piedritti) dalla sezione in chiave. Tale differenziazione permette la definizione di archi con sezioni aventi non solo altezze variabili tra imposta e chiave ma anche profondita' variabili, contemplando in tal modo una notevole varieta' geometrica di archi.

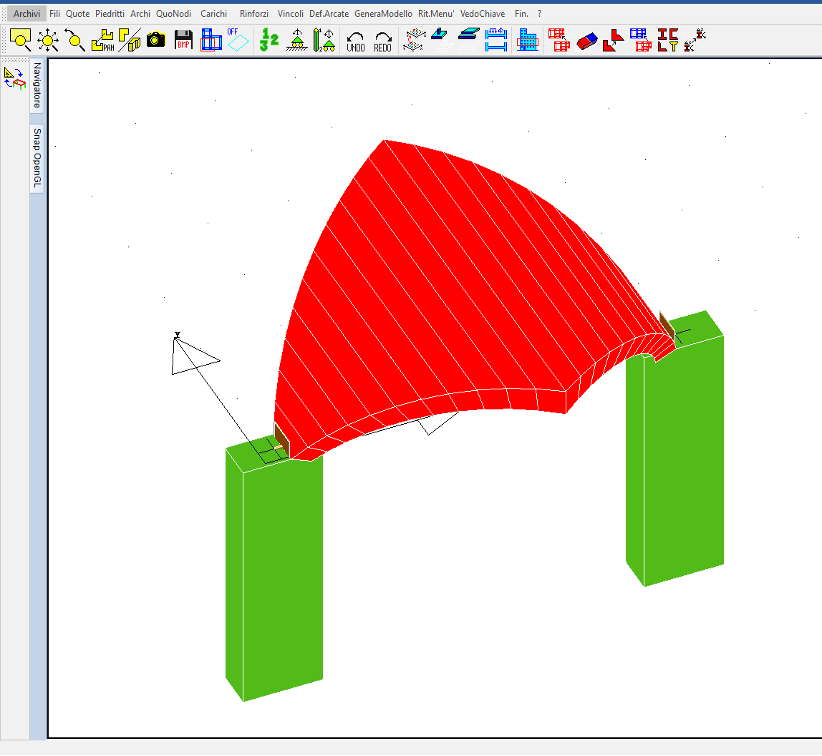

(Arco a spessore variabile in altezza ed in profondita' )

(Arco a spessore variabile in altezza ed in profondita' tra sezione di imposta e sezione in chiave)

I carichi che si possono inserire riguardano:

• Rinfianco
• Solai
• Carichi distribuiti sugli Archi
• Carichi distribuiti sui Piedritti
• Carichi concentrati sui Piedritti

Nel caso di imposta non orizzontale (i.e.: altezza piedritti iniziale e finale differente) il Rinfianco puo' avere, a piacimento dell'utente, l'estradosso orizzontale o parallelo alla linea di imposta.

(Arco con rinfianco orizzontale su piedritti ad altezza differente)

(Arco con rinfianco orizzontale ed inclinato su piedritti ad altezza differente)

I solai afferenti al singolo arco possono essere in numero qualsiasi che caricano l'arco sia da sx che da dx (o contemporaneamente da sx e da dx) e con ascisse iniziali e finali qualsiasi. In tal modo qualsiasi configurazione di carico da solai e/o ballatoi esistente puo' essere agevolmente modellata.

(Carichi di solai multipli con luci di carico differenziate e per una larghezza di carico parziale)

I carichi distribuiti e concentrati sia sugli archi che sui piedritti possono essere impostati su canali di carico indipendenti (fino a 100 canali di carico per ciascuna tipologia!) con la relativa destinazione d'uso dedicata.

(Esempio di carico distribuito sugli archi)

(Esempio di carico distribuito e concentrato sui piedritti con gestione di 100 canali di carico)

Nel modello possono essere inseriti rinforzi in termini di FRP che possono disporsi, anche solo in una parte, sia all'intradosso che all'estradosso secondo una disposizione simmetrica o asimmetrica, a scelta dell'utente.

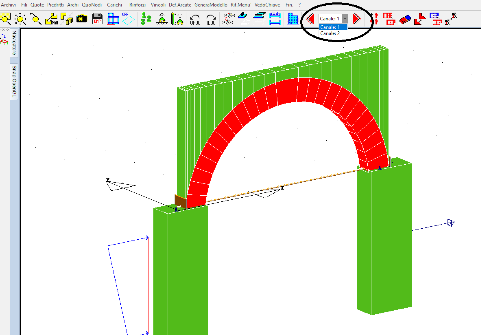

Altro rinforzo previsto e', ovviamente, il classico tirante che puo' essere inserito all'imposta o traslato di una distanza indicata dal progettista. I tiranti possono essere differenziati per ciascun arco dell'arcata ed essere anche multipli nel singolo arco. I tiranti possono avere una pre-tensione.

I capo-chiave dei tiranti possono essere sia rettangolari che circolari e verranno anch'essi verificati.

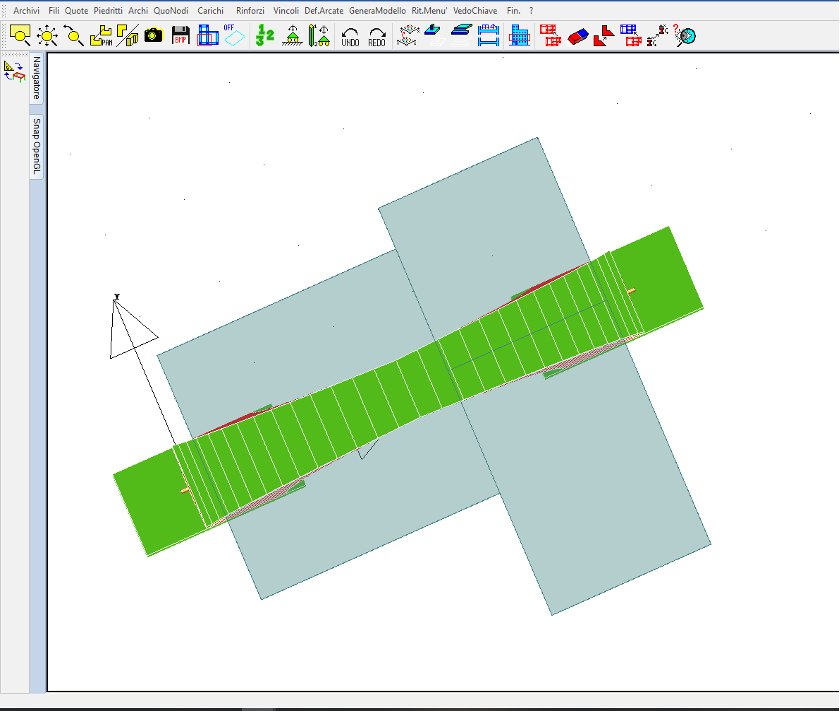

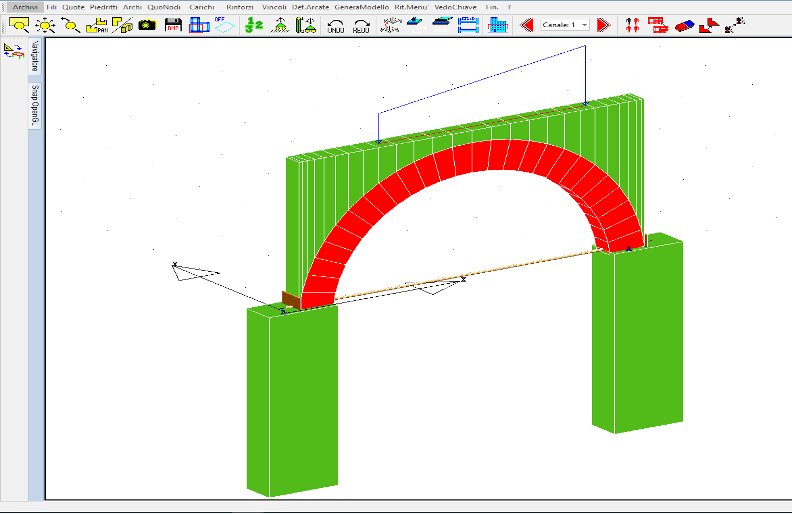

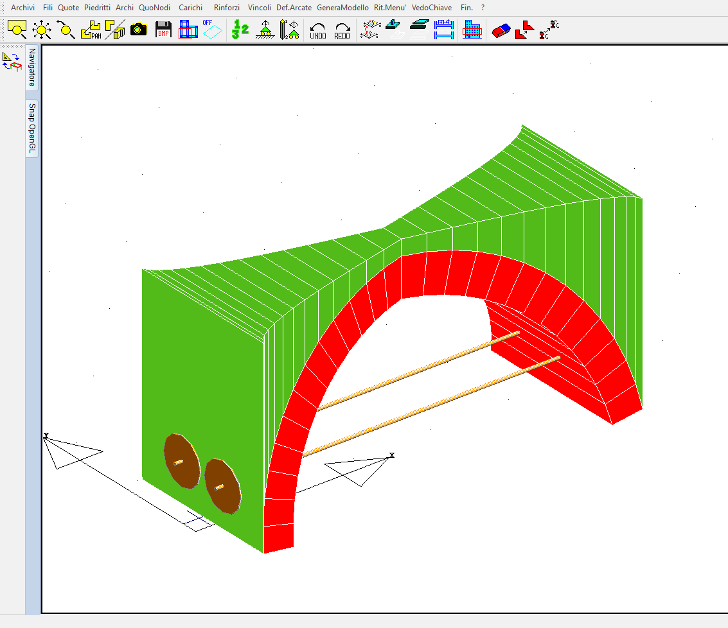

(Rinforzi con Tiranti con piu' tiranti con Dh rispetto all'imposta – capochiave circolare o rettangolare)

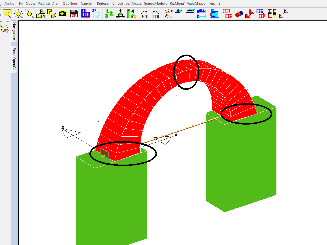

Il programma e' corredato di una procedura totalmente automatica per la definizione del modello di calcolo. Tale procedura si incarica, tra le altre cose, di vincolare opportunamente il modello stesso. Qualora, per situazioni particolari, si volesse “guidare” l'algoritmo automatico nella definizione dei vincoli del sistema strutturale, in input e' presente una procedura che permette all'utente anche la definizione anche dei vincoli.

Una volta generato il modello dell'arco che si intende studiare, e' possibile lanciarne il calcolo. All'atto del lancio del calcolo viene proposta una tabella, composta automaticamente, dei coefficienti delle condizioni di carico per ciascuna combinazione di calcolo. L'utente puo' comunque personalizzare tale tabella dei coefficienti alterandone i valori e/o inserendo nuove combinazioni di carico o cancellando alcune di quelle esistenti.

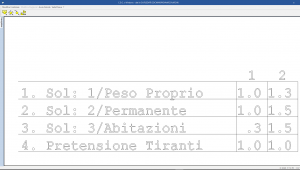

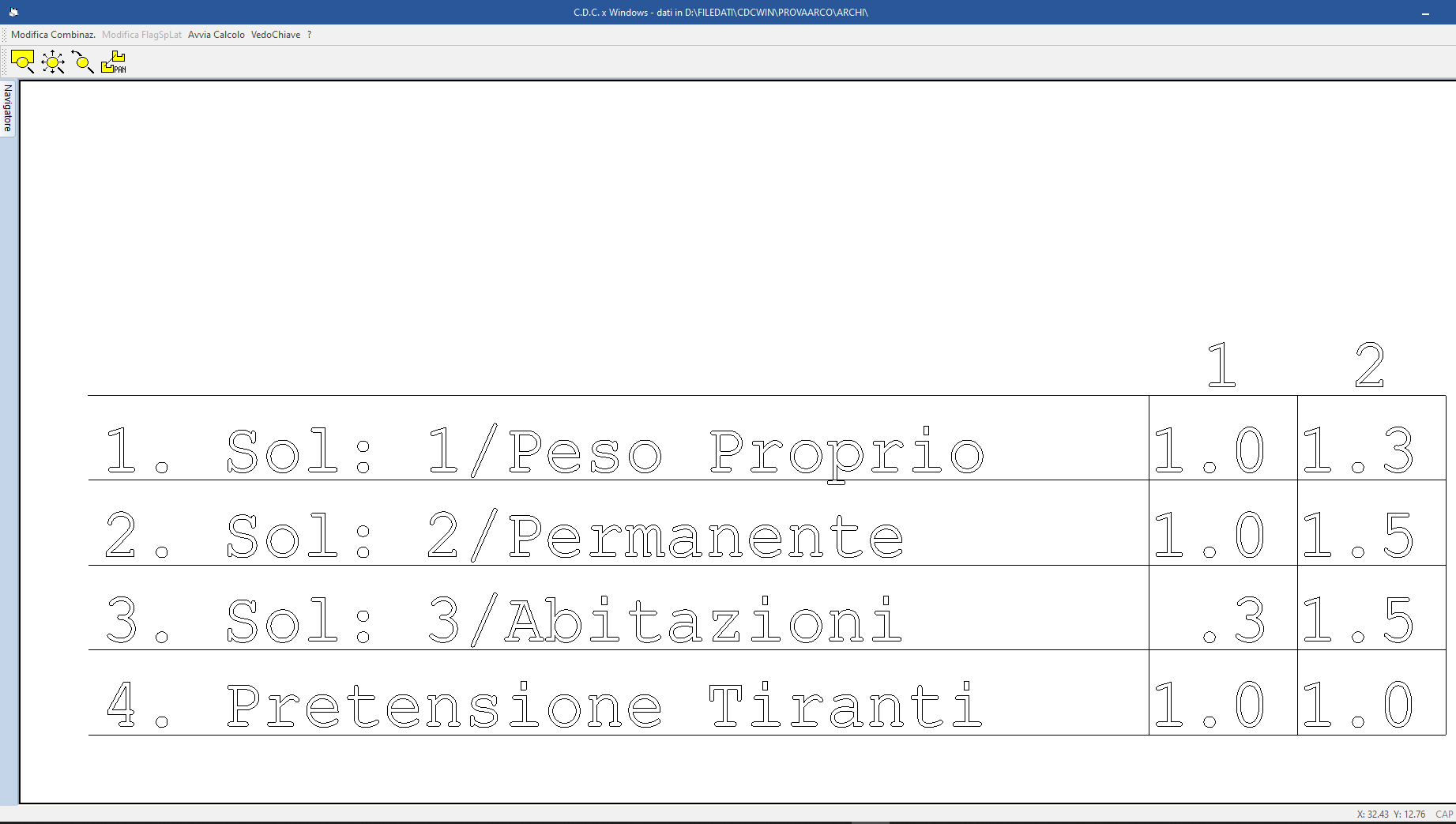

(Tabella dei coefficienti delle condizioni di carico)

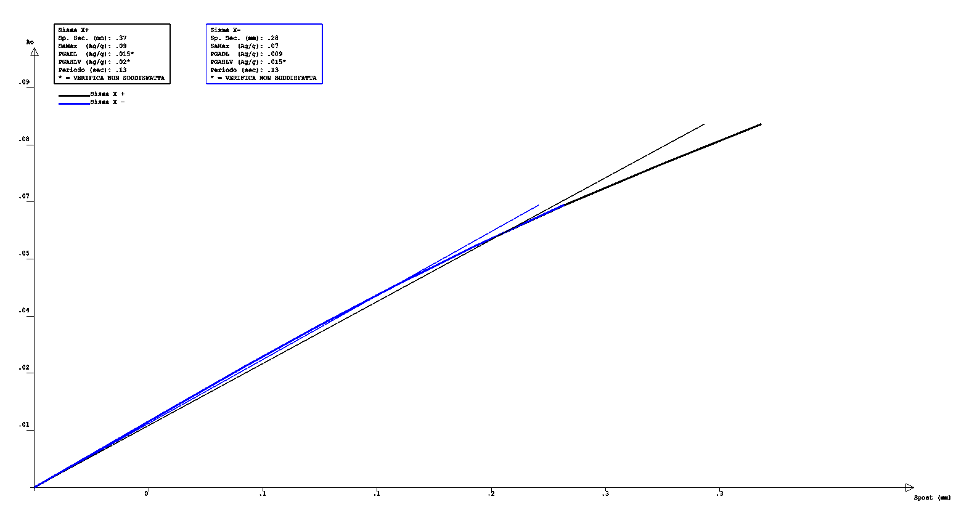

I risultati di calcolo vengono rappresentati sia in forma di diagrammi accelerazione-spostamento per l'analisi sismica,

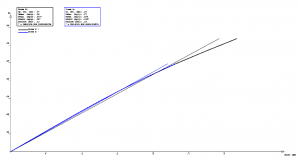

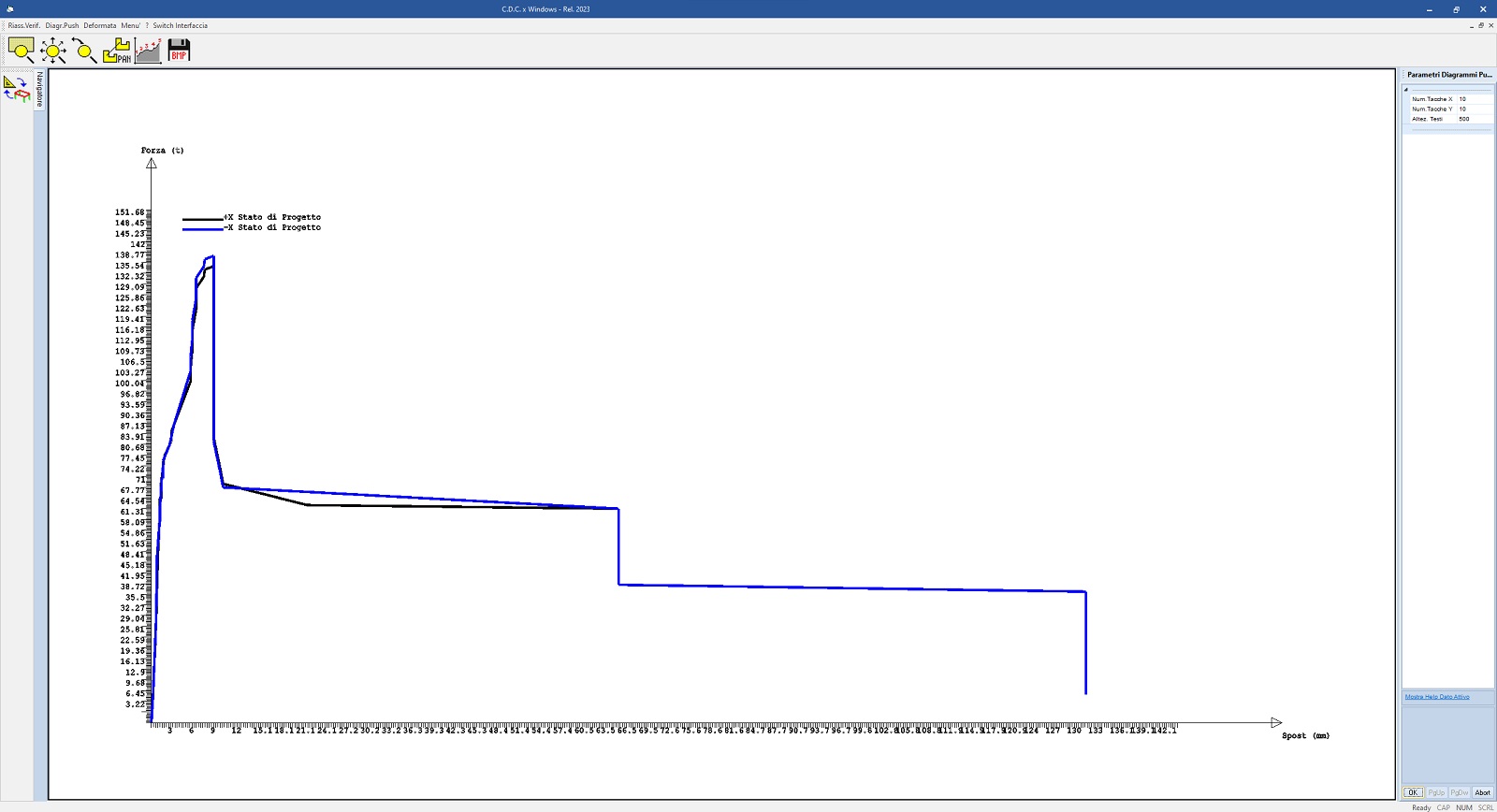

(Diagramma - Risultati calcolo sismico)

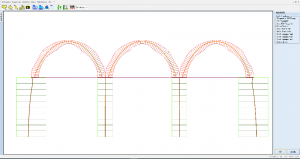

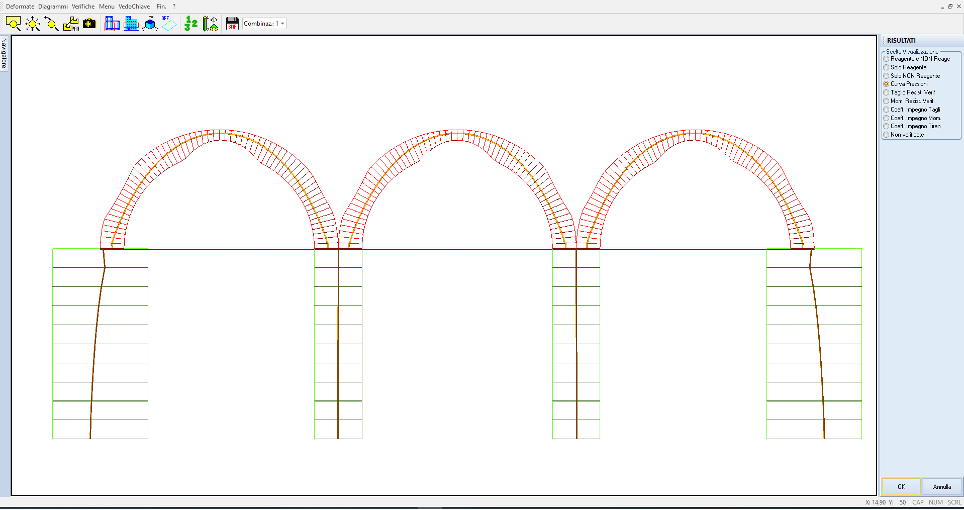

che di rappresentazione 2D dell'arco per quanto attiene la deformata, i diagrammi di Momento, Taglio e Sforzo Normale

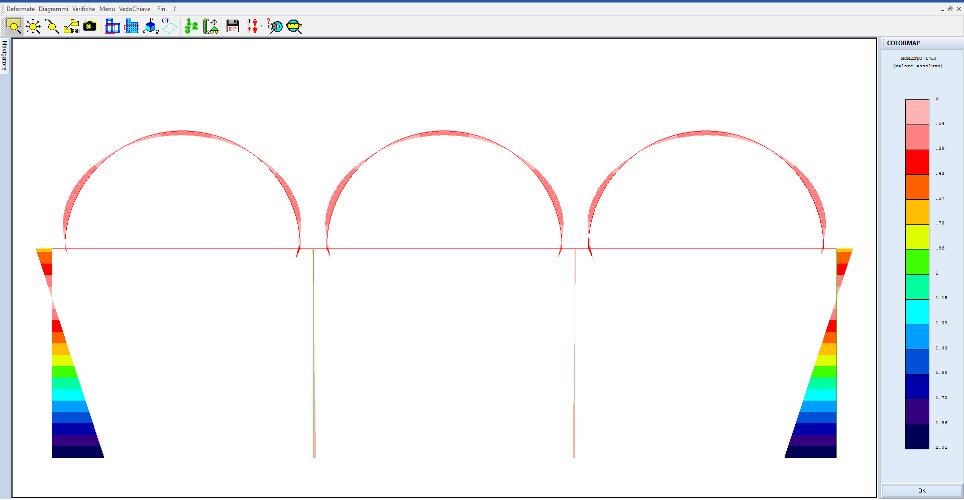

(Fase di Visualizzazione Risultati – Diagramma dei Momenti)

e di rappresentazione e 3D dell'arco per quanto attiene la visualizzazione della porzione di arco reagente e NON reagente, l'andamento della curva delle pressioni all'interno dell'arco, i valori in colormap delle resistenze a taglio e momento, oltre alla rappresentazione sempre in colormap dei coefficienti di impegno a taglio, momento e trazione dei tiranti.

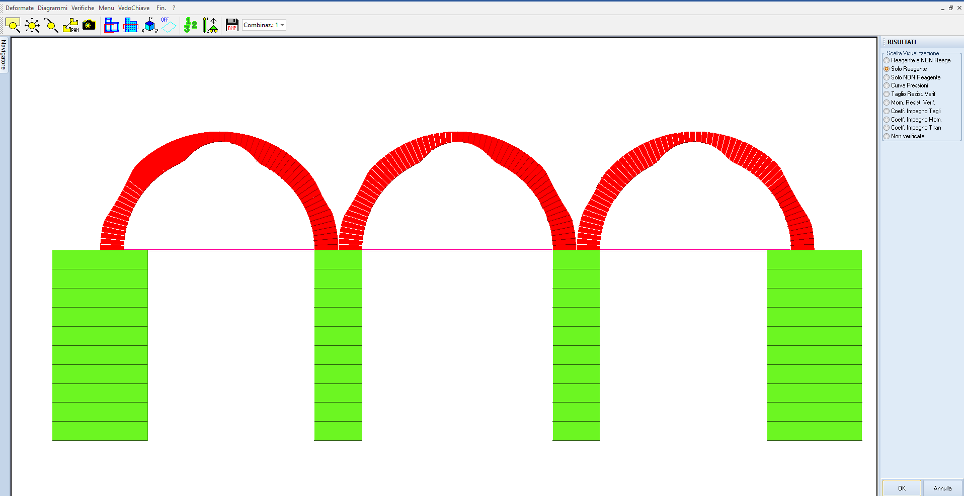

(Visualizzazione Risultati – Visualizzazione parte reagente)

(Visualizzazione Risultati – Curva delle pressioni all'interno della parte reagente)

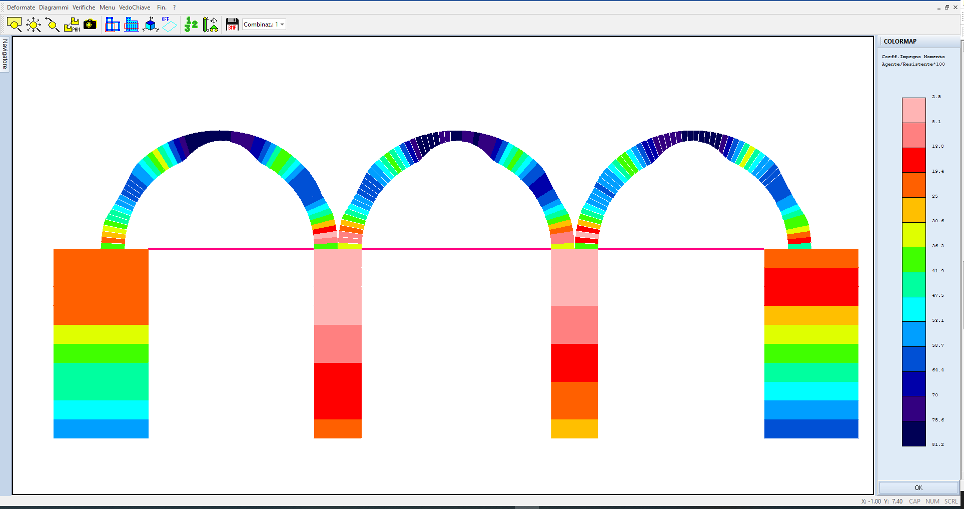

(Visualizzazione Risultati – Colormap Coefficienti di Impegno a Momento)

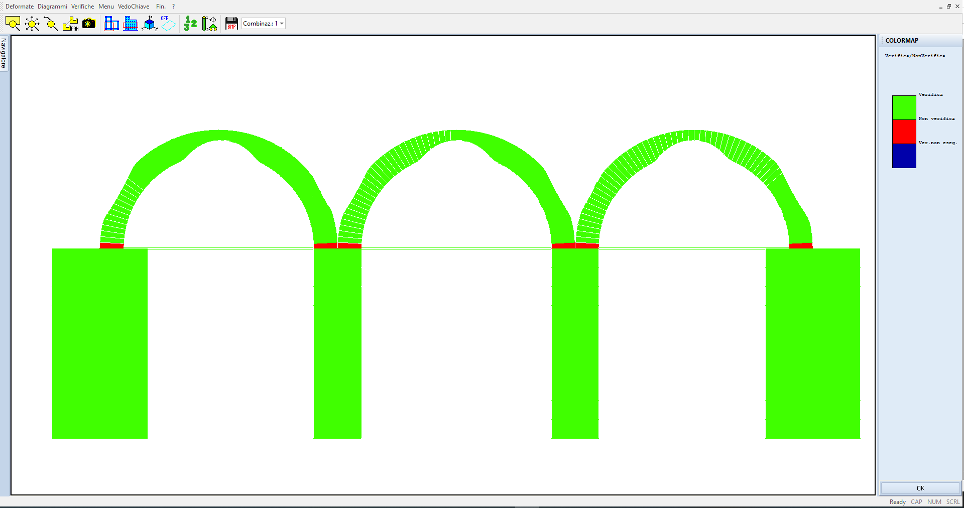

(Visualizzazione Risultati – Colormap dei flag di verifica dei Conci)

Infine in output e' fornita una elegante ed esaustiva relazione di calcolo in formtao RTF comprensiva di riferimenti normativi, dati di input e risultati di calcolo.
