CDP WIN - PLINTI

  • Plinti diretti e su pali
  • Micropali
  • Aggiornato alle NUOVE NTC 2018

CDP Win

CALCOLO E DISEGNO PLINTI

CARATTERISTICHE:

CDP Win  un programma per il calcolo ed il disegno degli esecutivi di plinti di fondazione diretti e su pali.

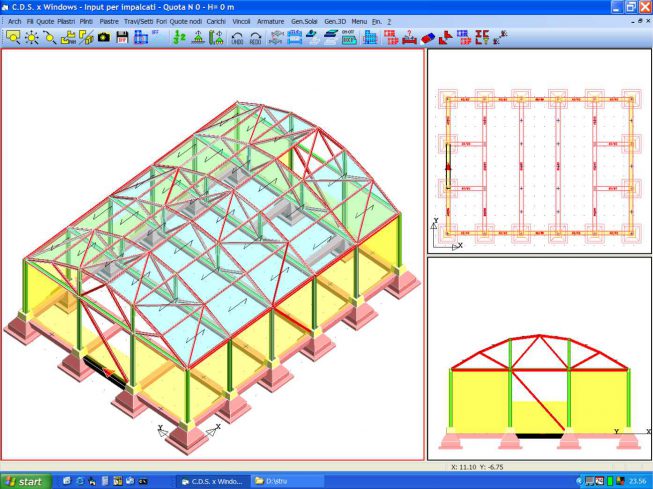

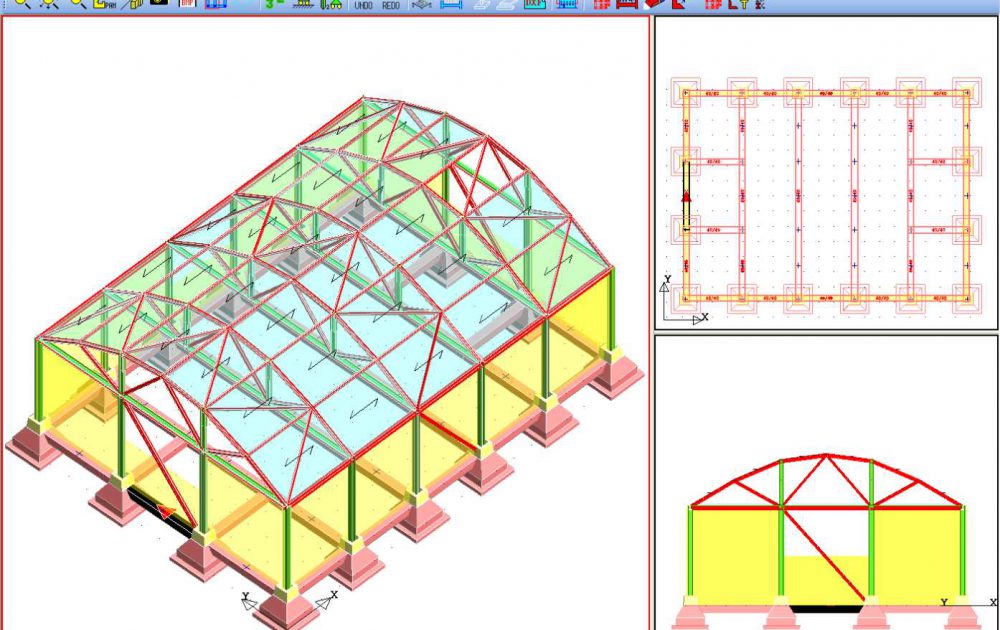

L’input grafico si avvale dello stesso ambiente CAD con doppio motore grafico (WinCAD/OpenGL) presente in CDS Win. Comode funzioni di puntamento a video degli elementi strutturali, appositamente studiate, consentono un rapido e corretto inserimento dei dati.

La fase di input contempla inoltre una procedura per la consultazione in linea dell’archivio plinti che li mostra immediatamente a video nella loro forma reale.

La gestione multifinestra consente di visualizzare diversi punti di vista ed interagire contemporaneamente con diverse porzioni della struttura.

I plinti possono avere forma triangolare, pentagonale, esagonale o rettangolare, con un numero di pali per ciascun plinto da uno a nove. I plinti diretti sono di forma rettangolare, con o senza rastremazione. Si possono prevedere innesti a bicchiere per l’inserimento di pilastri prefabbricati. E’ inoltre possibile calcolare plinti zoppi o con posizione eccentrica del pilastro.

Poichè CDP Win e CDS Win condividono la stessa base di dati, eventuali plinti presenti nella struttura vengono automaticamente considerati nel modello di calcolo della stessa, tramite molle di opportuna rigidezza.

Quindi gli scarichi che, in automatico, CDP Win ottiene da CDS Win, per il calcolo dei plinti, sono quelli che tengono conto della loro stessa presenza nella struttura sovrastante.

Pertanto in CDS Win e CDP Win l’interazione struttura-terreno è valutata con un elevato grado di precisione.

Per i plinti su pali viene calcolata la portanza del singolo palo con una teoria a scelta tra nove disponibili, e ne viene considerata la riduzione per i pali ravvicinati.

CDP Win implementa compiutamente la nuova Norma.

Il calcolo delle sollecitazioni sui pali viene effettuato agli elementi finiti, suddividendo il palo in un certo numero di conci elastici vincolati con molle che rappresentano la reazione del terreno. Vengono quindi calcolate le sollecitazioni agenti sui plinti, e vengono progettate e verificate le relative armature.
